Connor-Winfield CS-018/CS-023晶振
發布時間:2024-05-11 09:15:02 瀏覽:1211

CS-018和CS-023是Connor-Winfield生產的3.2x2.5mm表面貼裝AT切割三次泛音的晶體振蕩器。這兩款晶體振蕩器的主要特性包括:
頻率:兩款振蕩器的工作頻率均為114.285 MHz。
頻率校準:CS-018和CS-023的頻率校準精度為±20ppm。
溫度范圍:它們可以在-40℃至85℃的溫度范圍內正常工作。
封裝:采用表面貼裝封裝,滿足RoHS標準且無鉛。
電氣規格:
頻率穩定性隨溫度變化(CS-018為-100至1020%,CS-023為-20至20%)
電容(Co)為2.5pF
驅動電平為500μA @ 100 Vdc
儲存溫度范圍為-55℃至125℃
| Electrical Specifications | ||||||
| Parameter | Minimum | Nominal | Maximum | Units | Notes | |
| Output Frequency (Fo) | 114.285 | MHz | ||||
| Calibration Tolerance @25℃ | ||||||
| Model CS-018 | -100 | 100 | ppm | |||
| Model CS-023 | -20 | 20 | Dpm | |||
| Frequency Stability vs.Change in Temperature | ||||||
| Model CS-018 | -100 | 100 | ppm | |||
| Model CS-023 | 20 | 20 | PDm | |||
| Operating Temperature Range: | -40 | 85 | C | |||
| Operation Mode | 3rd Overton | |||||
| Cut | AT Cut | |||||
| Aging | -3 | 3 | ppmYea | |||
| Shunt Capacitance:(Co) | 2.5pF | pF | ||||
| Load Capacitance:(CL) | 18 | pF | ||||
| Equivalent Series Resistance @25℃- | # | 80 | Ohms | |||
| Drive Leve | = | 100 | 200 | uW | ||
| nsulation Hesistance | 500 | Mohm | @100 Vdc | |||
| Storage lemperature | -55 | 125 | C | |||
| Package Characteristics | ||||||
| Package | Hermetically sealed ceramic 3.2x2.5mm SMD Package. 0.01ppm atm,cc/sec.maxamum Ordering Information CS-018-114.285M CS-023-114.285M | |||||
| Leakage | ||||||
相關推薦:
供應Connor-Winfield溫度補償晶體振蕩器TCXO
供應Connor-Winfield壓控溫度補償晶體振蕩器VCTCXO
供應Connor-Winfield壓控晶體振蕩器VCXO
供應Connor-Winfield恒溫晶體振蕩器OCXO
供應Connor-Winfield壓控恒溫晶體振蕩器VCOCXO
供應Connor-Winfield時鐘同步發生器
供應Connor-Winfield頻率轉換模塊
更多Connor-Winfield晶振產品可咨詢立維創展。
推薦資訊

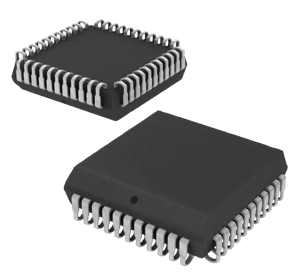

DEI? DEI1116/DEI1117提供標準化航空電子系統類型串行數字?jǐn)?shù)據總線和16位寬數字?jǐn)?shù)據總線之間的接口。通信接口由一個帶8X32位緩沖器的單通道收發器、兩個單獨的接收通道和一個用作篩選操控選項的服務器可編程控制器存儲器組成。
