- 產品詳情
Ampleon的BLF974P是一款HF/VHF LDMOS 晶體管，工作頻率范圍為10至700 MHz。它的P1dB為500 W，功率增益為25.7 dB，漏極效率高達77%。該晶體管需要 50 V 的漏源電壓，并集成了具有出色熱穩定性的 ESD 保護。它采用尺寸為 539.41 x 28.17 x 12.4 mm 的SOT70A封裝，是廣播發射機、工業、科學和醫療應用的理想選擇。
選型：
| BLF974P | BLF978P |
HF/VHF功率LDMOS晶體管

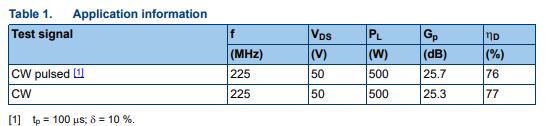

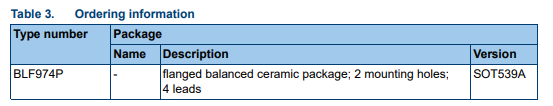

BLF974P
一款 500 W LDMOS 功率晶體管，適用于 HF 至 700 MHz 頻段的廣播應用和工業應用。

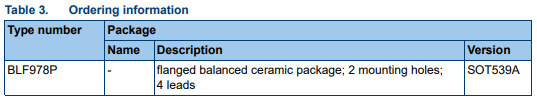

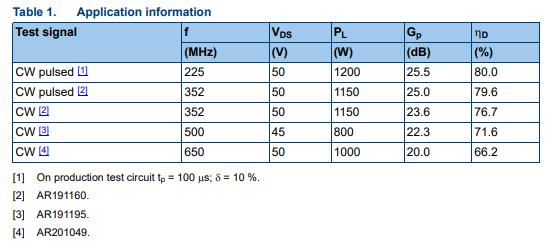

BLF978P
1200 W LDMOS 功率晶體管，適用于 HF 至 700 MHz 頻段的廣播應用和工業應用。
參數：
| 晶體管類型 | LDMOS系列 |
| 應用行業 | 廣播、無線基礎設施 |
| 應用 | 工業 |
| 連續波/脈沖 | 連續 |
| 頻率 | 10至700 MHz |
| 權力 | 57分貝 |
| 功率(W) | 500瓦 |
| P1分貝 | 57分貝 |
| 功率增益(Gp) | 24.5至25.7 dB |
| 輸入回波損耗 | -19至-15 dB |
| 類 | AB |
特征 | 專為寬帶操作而設計，易于功率控制，出色的穩定性，出色的熱穩定 性，高效率，集成ESD保護 |
| 電源電壓 | 50伏 |
| 擊穿電壓-漏源 | 108伏 |
| 電壓-漏源(Vdss) | 108伏 |
| 電壓-柵極源極(Vgs) | 6 至 1 1 V |
| 漏極效率 | 7 4 至 7 6 % |
| 漏極漏電流(Id) | 1.4uA |
| 柵極漏電流 | 140 nA |
| 測試信號 | 連續 |
| 反饋電容 | 0.74 pF |
| 輸入電容 | 193 pF |
| 結溫 （Tj） | 225 攝氏度 |
| 輸出電容 | 52.2 pF |
| 熱阻 | 0.161千瓦 |
| 等級 | 商業 |
| 儲存溫度 | -65 至 150 攝氏度 |
特點和優勢
輕松控制電源
集成ESD保護
出色的堅固性
高效率
優異的熱穩定性
專為寬帶操作(10 MHz 至 700 MHz)而設計
有關 RoHS 合規性，請參閱 Ampleon 網站上的產品詳細信息
應用
工業、科學和醫療應用
廣播發射機應用
