- 產品詳情
描述:
Connor-Winfield的Txxx和TVxxx系列是5x7mm TCXO和VCTCXO產品，具有出色的頻率穩定性和低相位噪聲。通過使用模擬溫度補償，這些產品能夠在商業和工業溫度范圍內保持地層3級溫度表±0.28 ppm。可在4-墊或10-墊表面安裝足跡。
這些產品專為IEEE 1588 PTP和同步以太網等應用而設計。所有模型將滿足±4.6 ppm的精度為二十年。

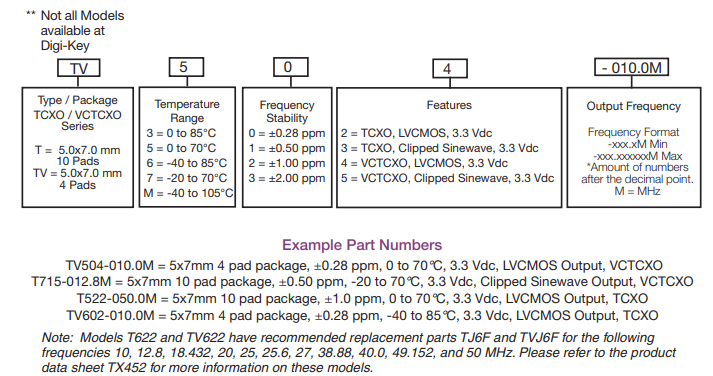

訂購信息：
VCTCXO壓控溫補晶振
零件編號 | 產品類型 | 邏輯系列 | 包 | 頻率穩定性 | 頻率容差 | 頻率校準 | 電源電壓 | 頻率范圍 | 溫度范圍 | 拉力范圍 | 關鍵詞 |
T3x4 VCTCXO | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3Vdc | 6.4 至 40 MHz | 0 至 85°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812選項 IV |
T3x5 VCTCXO | VCTCXO | Clipped Sinewave | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3Vdc | 6.4 至 40 MHz | 0 至 85°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812選項 IV |
T5x4 VCTCXO | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3Vdc | 6.4 至 40 MHz | 0 至 70°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812選項 IV |
T5x5 VCTCXO | VCTCXO | Clipped Sinewave | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3 伏直流電 | 6.4 至 40 MHz | 0 至 70°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812選項 IV |
T604 | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.28ppm | +/-4.6ppm | 不適用 | 3.3Vdc | 6.4 Mhz 至 50 MHz | -40 至 85°C | +/-10ppm | 家庭基站， 測量， 儀器儀表， RTC， G.813Opt 1 |
T6x4 VCTCXO | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | 不適用 | 3.3Vdc | 6.4 至 54 MHz | -40 至 85°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812選項 IV |
T6x5 VCTCXO | VCTCXO | Clipped Sinewave | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3Vdc | 6.4 至 54 MHz | -40 至 85°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812選項 IV |
T7x4 VCTCXO | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3Vdc | 6.4 至 54 MHz | -20 至 70°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812選項 IV |
T7x5 VCTCXO | VCTCXO | Clipped Sinewave | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3Vdc | 6.4 至 54 MHz | -20 至 70°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812選項 IV |
TV5x4 | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | 不適用 | 3.3Vdc | 6.4 MHz 至 40 MHz | 0 至 70°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812選項 IV |
TV5x5 | VCTCXO | Clipped Sinewave | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | 不適用 | 3.3Vdc | 6.4 MHz 至 40 MHz | 0 至 70°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812選項 IV |
TV6x4 | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | 不適用 | 3.3Vdc | 6.4 MHz 至 40 MHz | -40 至 85°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812選項 IV |
TV6x5 | VCTCXO | Clipped Sinewave | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | 不適用 | 3.3Vdc | 6.4 MHz 至 40 MHz | -40 至 85°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812選項 IV |
TV7x4 VCTCOX | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3Vdc | 6.4 至 40 MHz | -20 至 70°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812選項 IV |
TV7x5 VCTCXO | VCTCXO | Clipped Sinewave | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3 Vdc | 6.4 至 40 MHz | -20 至 70°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812選項 IV |
特點:
?頻率穩定性可用:
+/-0.28 ppm(6.4至50 MHz)
+/-0.50 ppm(6.4至50 MHz)
+/-1.00 ppm或+/-2.00 ppm(6.4至54 MHz)
?溫度范圍:
0 ~ 85℃，0 ~ 70℃，-40 ~ 85℃，-20 ~ 70℃或-40 ~ 105℃
?可用包:
T -系列:5 x 7mm - 10墊
電視-系列:5 × 7mm - 4 Pad
?3.3 Vdc操作
?輸出邏輯:LVCMOS或剪切正弦波
?固定頻率- TCXO
?電壓控制- VCTCXO
?低抖動<0.50 ps RMS
?相位噪聲低
?三狀態啟用/禁用:(僅限T型系列)
?磁帶和卷軸包裝
?符合RoHS標準/無鉛
應用:
?IEEE 1588應用
?同步以太網從時鐘，ITU-T G.8262 EEC選項1和2
?符合地層3,GR-1244-CORE和GR-253-CORE
?無線通信
?小細胞
?測試和測量
?全球定位系統
