- 產品詳情

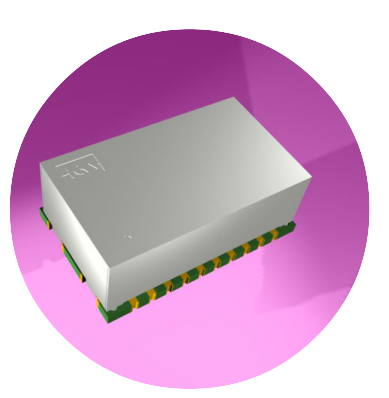

SCG3040是一個混合信號鎖相環，產生77.76 MHz或155.52 MHz的雙LVPECL輸出，從本質上低抖動電壓控制的晶體振蕩器。SCG3040鎖相于外部19.44 MHz參考輸入。SCG3040是使用乘法獲得更高SONET頻率的應用的理想選擇。封裝尺寸為0.75“x 1.25”x .45“在6層，設計阻抗，帶槽形引腳的FR4板上。部件使用高溫焊料組裝，以承受表面貼裝回流工藝。
| 零件編號 | 產品類型 | 邏輯系列 | 包 | 電源電壓 | 頻率范圍 | 溫度范圍 | 水分含量 | 自由奔跑 | 滯留 | 關鍵詞 |
| SCG3040 | 線卡時序 | 定時模塊 | SM 20x31毫米 | 3.3 伏直流電 | 155.52兆赫 | 0 至 70°C | 2 | +/-20ppm | 不適用 | 同步時鐘發生器 |
SCG3040G5 | 線卡時序 | 定時模塊 | SM 20x31毫米 | 3.3 伏直流電 | 155.52兆赫 | 0 至 70°C | 2 | +/-20ppm | 不適用 | 同步時鐘發生器 |
| SCG3041 | 線卡時序 | 定時模塊 | SM 20x31毫米 | 3.3 伏直流電 | 77.76 兆赫、155.52兆赫 | 0 至 70°C | 2 | +/-20ppm | 不適用 | 同步時鐘發生器 |
| SCG3043 | 線卡時序 | 定時模塊 | SM 20x31毫米 | 3.3 伏直流電 | 155.52兆赫 | 0 至 70°C | 2 | +/-20ppm | 不適用 | 同步時鐘發生器 |
| SCG3050 | 線卡時序 | 定時模塊 | SM 20x31毫米 | 3.3 伏直流電 | 155.52兆赫 | 0 至 70°C | 2 | +/-20ppm | 不適用 | 同步時鐘發生器 |
應用:
SCG3040設計用于OC-48幀和SERDES的參考輸入。它在OC-48帶寬上產生小于1個psRMS抖動。SCG3040非常適合用于線卡，業務終端卡和類似功能，為TDM, PDH, SONET和SDH網絡設備提供可靠的參考，鎖相，同步。SCG3040提供抖動濾波，將輸出信號同步到上級或?qū)Φ容斎雲⒖夹盘枴?/p>
特性
?3.3V高
精密鎖相環
?雙差速器
LVPECL輸出。
155.52 MHz或
77.76兆赫
?19.44 MHz CMOS
輸入?yún)⒖?/p>
?參考職責
周期寬容
?低溫
回流表面
越來越多的
