- 產品詳情

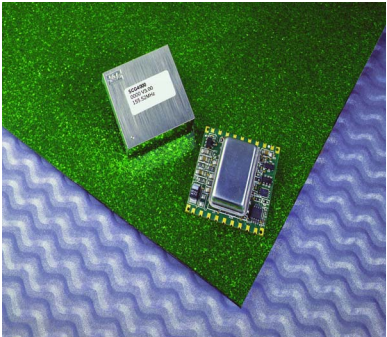

SCG4000系列是一種數字鎖相環，從本質上低抖動電壓控制的晶體振蕩器產生LVPECL輸出。LVPECL輸出可能被禁用。抖動衰減的內部參考，從輸出頻率向下劃分，也輸出到一個引腳。
SCG4000系列可以鎖定到從8到64 kHz的四個可能的參考頻率之一，可使用兩個輸入選擇引腳進行選擇。濾波后的參考輸出信號在相同頻率下可用。該單元的采集時間約為1秒，并且可以容忍不同的參考占空比。其他功能還包括參考丟失(LOR)和鎖丟失(LOL)的報警輸出。在LOR報警期間，SCG4000也將進入自由運行狀態，這將保證20 ppm的精確輸出。另外，自由運行模式可以手動進入。報警和參考輸出可置于三態高阻抗?fàn)顟B(tài)，用于外部測試。最大封裝尺寸為1“x 1.025”x .450“，在6層FR4板上，帶有環形引腳。零件采用高溫焊料組裝，可承受63/37合金，180°C表面貼裝回流工藝。
| 零件編號 | 產品類型 | 邏輯系列 | 包 | 電源電壓 | 頻率范圍 | 溫度范圍 | 水分含量 | 自由奔跑 | 滯留 | 關鍵詞 |
| SCG4000 | 線卡時序 | 定時模塊 | SM 26x25毫米 | 3.3 伏直流電 | 125 兆赫、155.52兆赫 | 0 至 70°C | 2 | +/-20ppm | 不適用 | 同步時鐘發生器 |
| SCG4001 | 線卡時序 | 定時模塊 | SM 26x25毫米 | 3.3 伏直流電 | 125兆赫，155.52兆赫 | 0 至 70°C | 2 | +/-20ppm | 不適用 | 同步時鐘發生器 |
| SCG4010 | 線卡時序 | 定時模塊 | SM 26x25毫米 | 3.3 伏直流電 | 125 兆赫、155.52兆赫 | 0 至 70°C | 2 | +/-20ppm | 不適用 | 同步時鐘發生器 |
| SCG4030 | 線卡時序 | 定時模塊 | SM 26x25毫米 | 3.3 伏直流電 | 125 兆赫、155.52兆赫 | 0 至 70°C | 2 | +/-20ppm | 不適用 | 同步時鐘發生器 |
| SCG4500 | 線卡時序 | 定時模塊 | SM 26x25毫米 | 3.3 伏直流電 | 77.76兆赫、125兆赫、155.52兆赫 | 0 至 70°C | 2 | +/-20ppm | 不適用 | 同步時鐘發生器 |
| SCG4503 | 線卡時序 | 定時模塊 | SM 26x25毫米 | 3.3 伏直流電 | 155.52兆赫 | 0 至 70°C | 2 | +/-20ppm | 不適用 | 同步時鐘發生器 |
| SCG4510 | 線卡時序 | 定時模塊 | SM 26x25毫米 | 3.3 伏直流電 | 155.52兆赫 | 0 至 70°C | 2 | +/-20ppm | 不適用 | 同步時鐘發生器 |
| SCG4520 | 線卡時序 | 定時模塊 | SM 26x25毫米 | 3.3 伏直流電 | 77.76 兆赫、155.52兆赫 | 0 至 70°C | 2 | +/-20ppm | 不適用 | 同步時鐘發生器 |
| SCG4521 | 線卡時序 | 定時模塊 | SM 26x25毫米 | 3.3 伏直流電 | 155.52兆赫 | 0 至 70°C | 2 | +/-20ppm | 不適用 | 同步時鐘發生器 |
| SCG4540 | 線卡時序 | 定時模塊 | SM 26x25毫米 | 3.3 伏直流電 | 163.84兆赫 | 0 至 70°C | 2 | +/-20ppm | 不適用 | 同步時鐘發生器 |
應用:
Connor-Winfield SCG4000系列為電信應用提供高精度鎖相環頻率轉換。SCG4000系列非常適合用于線卡，業務終端卡和類似功能，為TDM, PDH, SONET和SDH網絡設備提供可靠的參考，鎖相，同步。SCG4000系列提供抖動濾波，將輸出信號同步到上級或?qū)Φ容斎雲⒖夹盘枴?/p>
特性
?3.3V高
精密鎖相環
?三態
能力
?活動告警
?保證免費
運行±20 ppm
?1秒收購
時間
