- 產品詳情

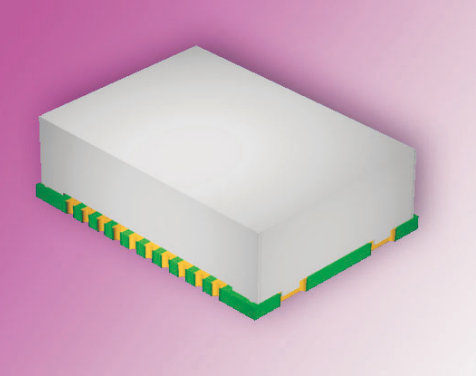

SCG51系列是一種鎖相環，從本質上低抖動電壓控制的晶體振蕩器產生LVPECL輸出。LVPECL和CMOS輸出可能會被禁用。
該單元的采集時間約為1秒，并且可以容忍不同的參考占空比。進一步的功能包括一個組合的LOL/LOR報警輸出的丟失參考(LOR)和丟失鎖(LOL)。在LOR報警期間，SCG51也將進入自由運行狀態，這將保證20 ppm的精確輸出。另外，自由運行模式可以手動進入。報警和參考輸出可置于三態高阻抗?fàn)顟B(tài)，用于外部測試。最大封裝尺寸為1.35“x 1.0”x 0.40“，在6層FR4板上使用環形引腳。零件采用高溫焊料組裝，可承受63/37合金，180°C表面貼裝回流工藝。
| 零件編號 | 產品類型 | 邏輯系列 | 包 | 電源電壓 | 頻率范圍 | 溫度范圍 | 水分含量 | 自由奔跑 | 滯留 | 關鍵詞 |
| SCG51型 | 線卡時序 | 定時模塊 | SM 34x25毫米 | 3.3 伏直流電 | 155.52兆赫 | 0 至 70C | 2 | +/-20ppm | 不適用 | 同步時鐘發生器 |
| SCG52型 | 線卡時序 | 定時模塊 | SM 34x25毫米 | 3.3 伏直流電 | 155.52兆赫 | 0 至 70C | 2 | +/-20ppm | 不適用 | 同步時鐘發生器 |
| SCG52IG | 線卡時序 | 定時模塊 | SM 34x25毫米 | 3.3 伏直流電 | 4.86 MHz 至 155.52 MHz | -40 至 85C | 2 | +/-20ppm | 不適用 | 同步時鐘發生器 |
應用：
Connor-Winfield SCG51系列為電信應用提供高精度鎖相環頻率轉換。SCG51系列非常適合用于線卡，業務終端卡和類似功能，為TDM, PDH, SONET和SDH網絡設備提供可靠的參考，鎖相，同步。SCG51系列提供抖動濾波，將輸出信號同步到上級或?qū)Φ容斎雲⒖夹盘枴?/p>
特性
3.3V高精度
鎖相環
?三態能力
?主動低報警
?保證免費
運行±20 ppm
?1秒收購
時間
?1個CMOS輸出
?3個LVPECL輸出
